GARNITURI NEMETALICE

Proprietati

Caracteristici Garniturile nemetalice sunt confectionate din materiale ecologice fara azbest, cu grafit cu si fara insertie metalica. Sunt produse in special in conformitate cu cerintele clientului in diverse forme si marimi sau conform standardelor DIN si STAS.

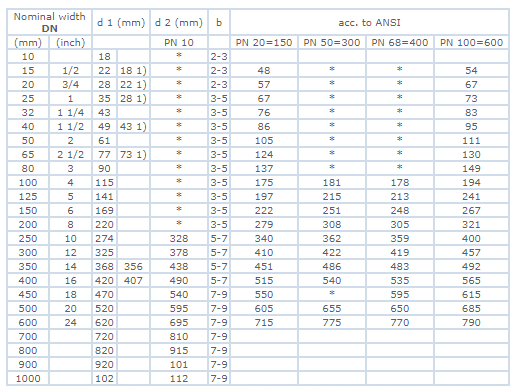

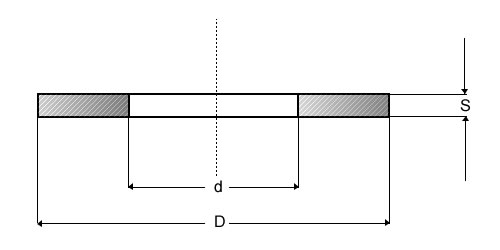

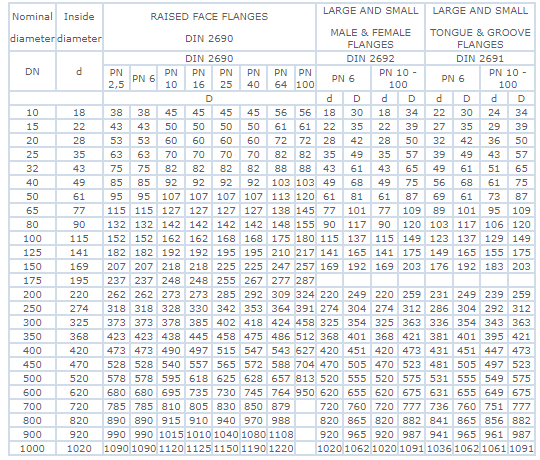

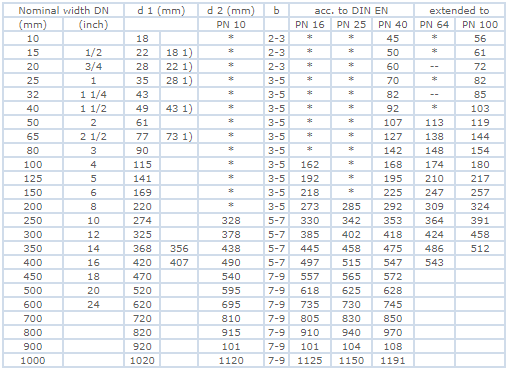

 FLAT GASKETS type S-SX for RF, SMF, LMF, STG, LTG flanges

Domenii de utilizare

Se folosesc la etansarea intre flansile pompelor, valvelor, tubulaturilor in general a compresoarelor etc.

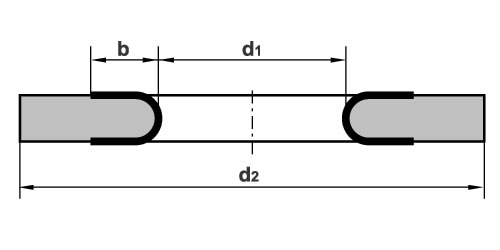

In cazul instalatiilor cu variatii de presiune si temperatura, fluide corozive se recomanda construirea acestor garnituri cu un inel de protectie ce acopera suprafata garniturii la diametrul interior.

Materiale utilizate

Materialul recomandat pentru acest inel este otelul inoxidabil (1.4541, 1.4571), de grosimi 0.15 – 0.20 mm, indoit in forma de “U” si stans in asa fel incat sa devina corp comun cu garnitura. De asemenea se pot utiliza si alte materiale precum aluminiu, cupru, alama.

Caracteristici ale materialelor de etansare

AFM37 – Fibre aramidice ideal pentru aplicatii cu cerinte medii de presiune si temperatura

Rezistenta la rupere : DIN 52910 – N/mm 2- >6 ASTM F152 – N/mm 2 - >8

Permeabilitate gaze : DIN 3535-6 – cm 3/min - <1.0

Compresabilitate : ASTM F36 J – 7-15%

Recuperare : ASTM F35 J - >50%

Temperatura lucru : Continua 250 °C / Temporara 400 °C

Presiune : Maxim 100 bari

KLINGER HL – grafit in aplicatii cu temperaturi de lucru ridicate

Continut de cloruri si fluoruri : <= 100 ppm

Compresabilitate : ASTM F36A - 40-50%

Continut de grafit :

- 98 % ptr. Aplixcatii industriale

- 99,8% ptr. Aplicatii nucleare

Revenire : <= 10-15% Grosimi : 1,2 , 3, 4 mm

Densitate grafit : 1 g/cm³

Stabilitate termica : in atmosfera oxidanta: de la -270°C la 450°C

Rezistenta la tractiune : 3-5 MPa

Rezistenta la presiune : DIN 52913 - min. 46 MPa
